合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 蒙藥滴丸劑制備與表面張力有何關(guān)系?
> pH對(duì)馬來松香MPA與納米Al2O3顆粒形成的Pickering乳液類型、表/界面張力影響(四)
> 靜電噴霧液滴接觸荷電原理
> 環(huán)法表面張力儀的測(cè)試原理、應(yīng)用及優(yōu)勢(shì)
> 滴體積法分析TODGA/HNO3體系萃取La3+過程中界面張力變化影響因素(一)
> 不同冷表面預(yù)設(shè)溫度下液滴凍結(jié)過程的演變規(guī)律
> 海洋環(huán)境表面活性物質(zhì)來源及對(duì)海洋飛沫氣溶膠數(shù)濃度、粒徑分布、理化性質(zhì)的影響(三)
> 溫度和鹽離子對(duì)表面活性劑溶液與原油之間界面張力的影響規(guī)律研究
> 液滴中心液態(tài)區(qū)表面張力法研究PTFE膠粒與NaCl混合液滴圖案形成原理
> 降低表面張力,可提高天然氣水合物的生長(zhǎng)速率
推薦新聞Info
-
> 一種可降解、抑制泡沫再生的消泡劑制備方法和應(yīng)用
> 非-陰離子型醇醚磺酸鹽表面活性劑降低魏崗原油的表面張力(二)
> 非-陰離子型醇醚磺酸鹽表面活性劑降低魏崗原油的表面張力(一)
> 鈦基量子點(diǎn)納米復(fù)合高性能解水鎖劑制備及表面張力測(cè)定
> 如何有效避免釹鐵硼磁體擴(kuò)散源成分偏析
> 東辛原油酸性活性組分油水界面張力、動(dòng)態(tài)界面擴(kuò)張流變性質(zhì)研究(二)
> 東辛原油酸性活性組分油水界面張力、動(dòng)態(tài)界面擴(kuò)張流變性質(zhì)研究(一)
> 3種典型清水劑對(duì)不同原油組分界面穩(wěn)定性、油滴聚并行為的影響(二)
> 3種典型清水劑對(duì)不同原油組分界面穩(wěn)定性、油滴聚并行為的影響(一)
> 5μL樣品測(cè)表面張力?超微量天平如何破解納米材料研發(fā)困局
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來源:材料科學(xué)與工程 瀏覽 1163 次 發(fā)布時(shí)間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢(shì),有可能引發(fā)電動(dòng)汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導(dǎo)電性和優(yōu)異的(電)化學(xué)穩(wěn)定性而具有很好的應(yīng)用前景。然而,石榴石電解質(zhì)的一個(gè)主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導(dǎo)致極大的界面阻抗和嚴(yán)重的鋰枝晶生長(zhǎng)。
來自南京工業(yè)大學(xué)等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點(diǎn)對(duì)點(diǎn)接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對(duì)面接觸,而且可以使Li剝離/沉積過程中的電場(chǎng)分布趨于均勻,從而顯著降低其界面阻抗(25°C時(shí)為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時(shí)為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對(duì)的全固態(tài)全電池在2C時(shí)提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556

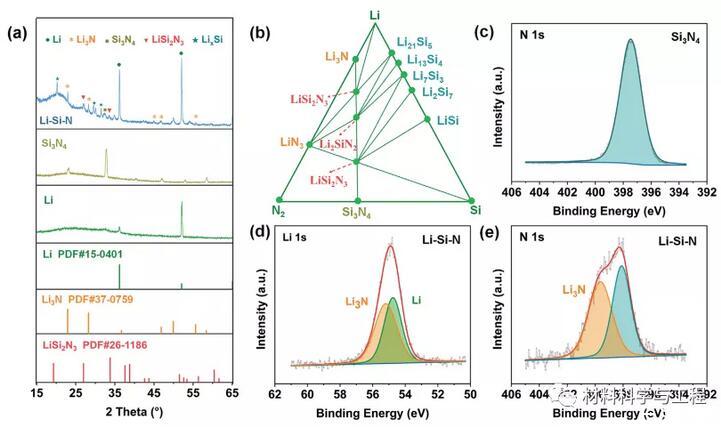

綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實(shí)驗(yàn)。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當(dāng)加熱1wt%Si3N4和Li金屬的混合物時(shí),Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復(fù)合材料稱為L(zhǎng)i-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴(kuò)散到石榴石顆粒上,實(shí)現(xiàn)了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學(xué)接觸。用1wt%Si3N4降低表面張力起主導(dǎo)作用。
如預(yù)期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點(diǎn)對(duì)點(diǎn)接觸轉(zhuǎn)變?yōu)橛H密的面對(duì)面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計(jì)算表明,熔體Li中的Li3N和LiSi2N3同時(shí)降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

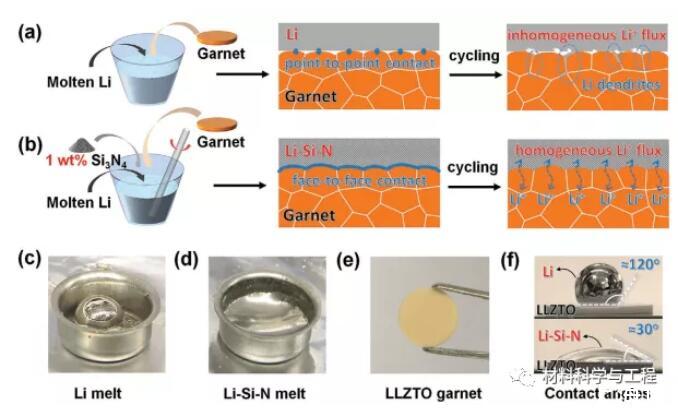

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。
圖2.Li-Si-N復(fù)合材料的特性分析。

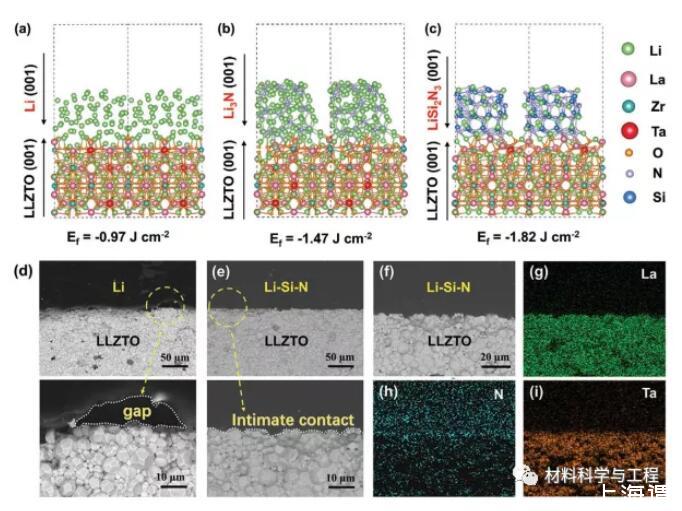

圖3.界面形成能的密度泛函計(jì)算

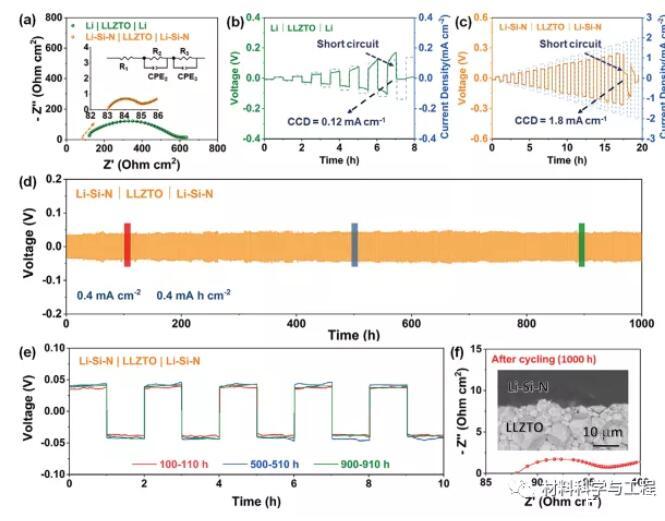

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。
圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
